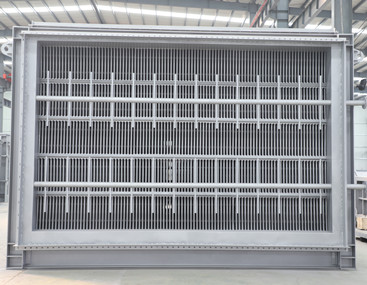

氣氣板式換熱器為什么優于管換
作者：
admin
來源：
本站
時間:
2022-09-21 08:58:00
在煙氣余熱回收中，氣氣板式換熱器已經開始漸漸取代管式換熱器成為余熱回收的主力軍。因其具有普通板換的優勢，同時余熱回收率也非常高，是實現節能降耗減排不可或缺的換熱設備。今天小編就來跟大家探討一下。
1、擾流對傳熱的影響
板式結構能夠?qū)煔鈧?cè)和空氣側的隔板傳熱進行強化，避免了管式氣氣換熱器管內側傳熱難以強化的問題，也不像熱管換熱器那樣需要借助中間工質傳遞熱量。
2、結構緊湊程度
在流動面積相同的工況下，圓形通道表面積較小。管換由于結構的限制，管子之間不可能緊密排列，換熱器內的部分空間對換熱不起作用。所以單位換熱器容積所提供的傳熱面小，金屬板材消耗量大；相同傳熱面積，氣氣板式換熱器的傳熱面積大于管換，而體積小于管換體積。
3、板間距與傳熱
工業爐的煙氣量大于空氣量，煙氣溫度大于空氣溫度。板式換熱器可格局不同量的煙氣，調節空氣側板間距，改變兩側的傳熱系數，使總傳熱系數達到優化值。在這方面，比管換靈活得多。板間距可以任意確定，而且板間距相對較小，獲得較高的傳熱效果。
4、阻力特性
氣氣板式換熱器氣流在兩板之間流動，形成暢通無阻的氣體流動通道，所以其氣體側壓降較其他類型的換熱器要小得多。
1）管換中內側氣體，流經管子進口面時急劇收縮，流經管子出口面時突然擴大，因此造成了大量的局部阻力損失，在換熱器的阻力損失中占了相當大一部分。
而板式氣氣換熱器每個板片的進出口加工成流線狀態，不存在局部阻力損失。
1）管換中內側氣體，流經管子進口面時急劇收縮，流經管子出口面時突然擴大，因此造成了大量的局部阻力損失，在換熱器的阻力損失中占了相當大一部分。
而板式氣氣換熱器每個板片的進出口加工成流線狀態，不存在局部阻力損失。
2）管式氣氣換熱器的氣流經過管子外表面時，在管子的后部形成邊界層脫體，流體在逆壓強梯度的推動下，在管子的后部產生大量漩渦，形成機械能耗，成為管子外側氣流的壓降損失。
而板式氣氣換熱器由于是直板通道，不存在這種邊界層脫體現象，阻力損失也就相對較小。氣體流動壓降消耗在氣體流動阻力上，只有同樣長度管換的五分之二到五分之三。
綜上所述，氣氣板式換熱器可以靈活選擇材質，主體結構全部密封，使用壽命長。其自身具有優良的流體力學性能，壓降低、傳熱效率高，組件緊湊；
采用模塊化設計、分模塊制造；
也可根據傳熱量自由組合及調整，易于系統標準化制造；
可部分更換腐蝕的單件模塊，運輸、安裝、維修都非常方便。
而板式氣氣換熱器由于是直板通道，不存在這種邊界層脫體現象，阻力損失也就相對較小。氣體流動壓降消耗在氣體流動阻力上，只有同樣長度管換的五分之二到五分之三。
綜上所述，氣氣板式換熱器可以靈活選擇材質，主體結構全部密封，使用壽命長。其自身具有優良的流體力學性能，壓降低、傳熱效率高，組件緊湊；
采用模塊化設計、分模塊制造；
也可根據傳熱量自由組合及調整，易于系統標準化制造；
可部分更換腐蝕的單件模塊，運輸、安裝、維修都非常方便。
可以解決大型工業煙氣余熱回收。
企業用戶選擇氣氣板式換熱器除了這么些優勢，從經濟性考慮，相同工況條件下，成本也是低于管換的。這就難怪在煙氣余熱回收改造中被廣泛應用了。
企業用戶選擇氣氣板式換熱器除了這么些優勢，從經濟性考慮，相同工況條件下，成本也是低于管換的。這就難怪在煙氣余熱回收改造中被廣泛應用了。
